固件与硬件

一句话结论

设备端负责采样、阈值判断、本地显示和执行控制，是整个系统的“感知与执行核心”。

设备组成

当前固件围绕以下模块组织：

1. STM32F103C8T6
2. ESP8266 WiFi 模块
3. DHT11 温湿度传感器
4. MQ135 + LM393 空气质量模块
5. OLED 显示屏
6. 风扇、台灯、蜂鸣器

STM32 主板与 GPIO 扩展板、ESP8266 模块的整体接线。

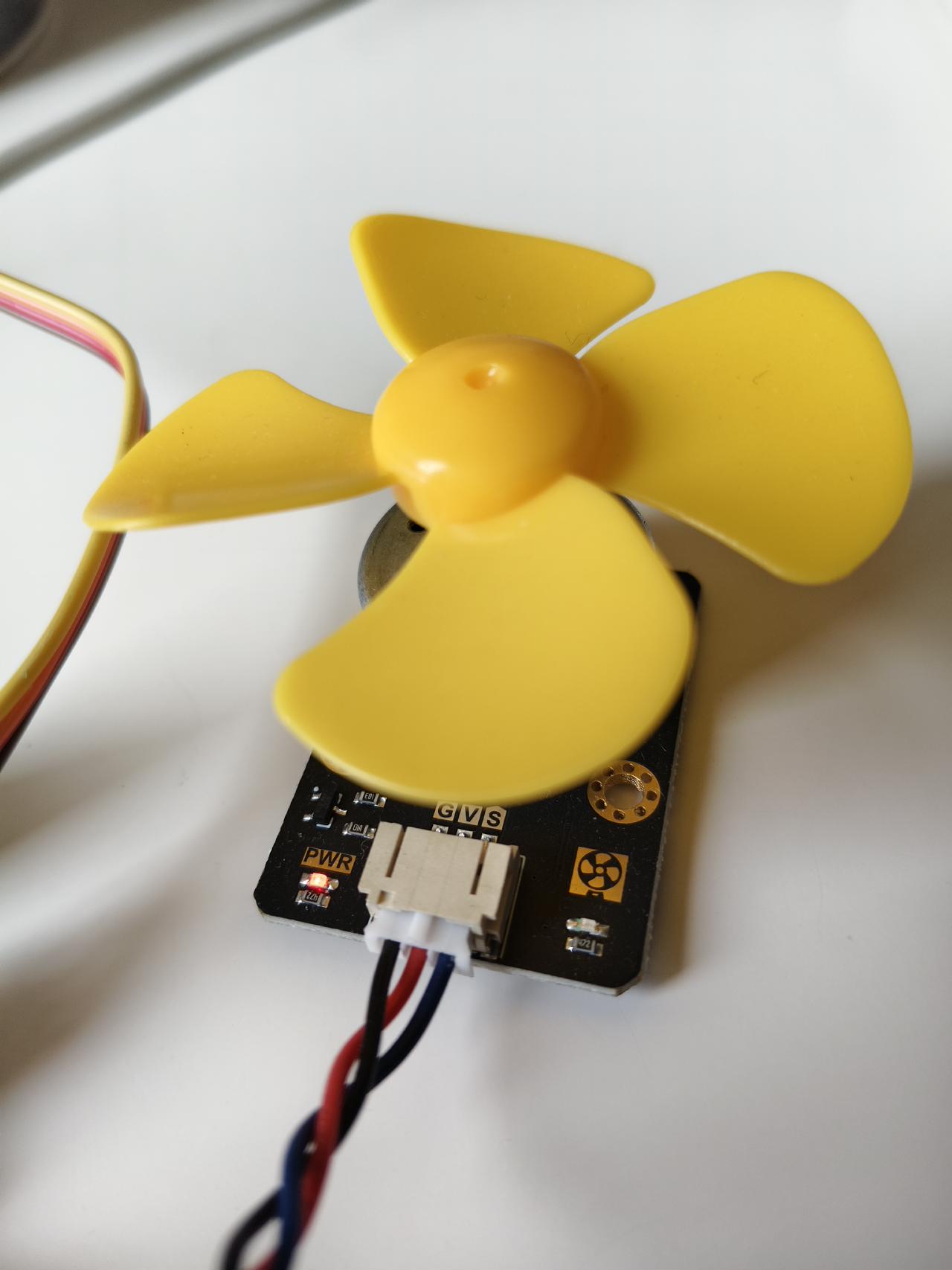

执行器之一：直流风扇模块，用于空气净化联动控制。

执行器之一：声光报警器模块，主告警触发时发出声光提示。

MQ135 的 AO / DO 区别

AO

1. 接到 STM32 的 ADC
2. 软件通过原始值换算得到 gasPpm
3. 用于空气质量等级展示和软件阈值判断

DO

1. 来自模块上的 LM393 比较器
2. 阈值由蓝色电位器调节
3. 在当前实现中仅作为”硬件比较器状态”展示，不直接触发主告警

MQ135 模块实物：左侧为 DOUT LED（比较器状态），右侧蓝色旋钮为 DO 阈值电位器，AO 引脚接 STM32 ADC。

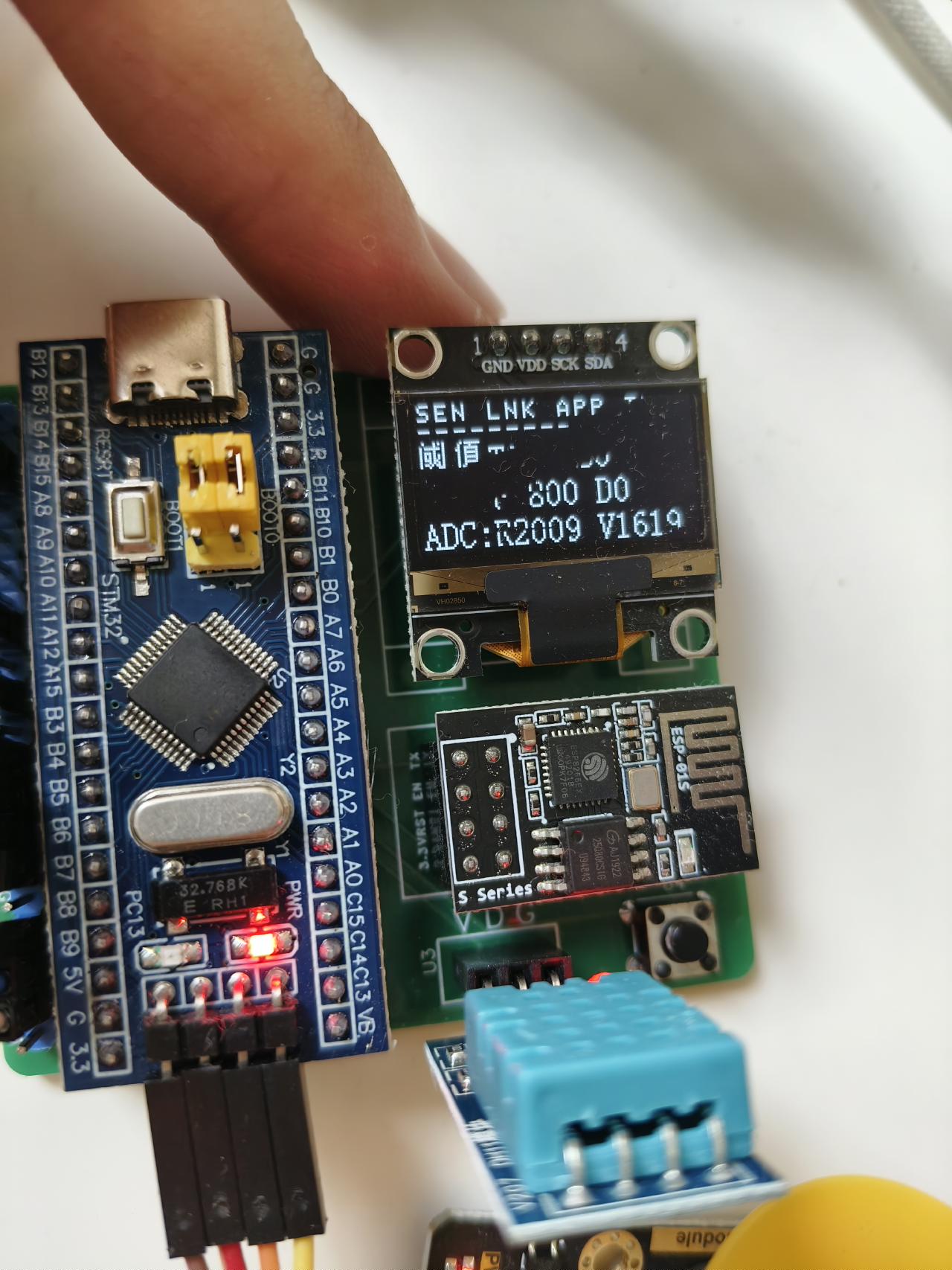

OLED 实时显示 MQ135 阈值（800 DO）与 ADC 原始值（R2009 V1619），用于说明 AO/DO 区别。

告警逻辑

当前主告警与蜂鸣器按以下规则触发：

1. 温度 >= tempThreshold
2. 湿度 >= humiThreshold
3. 空气质量 gasPpm >= ppmThreshold

这意味着：

1. gas=true 不一定代表主告警
2. 主告警和页面气体阈值语义是一致的

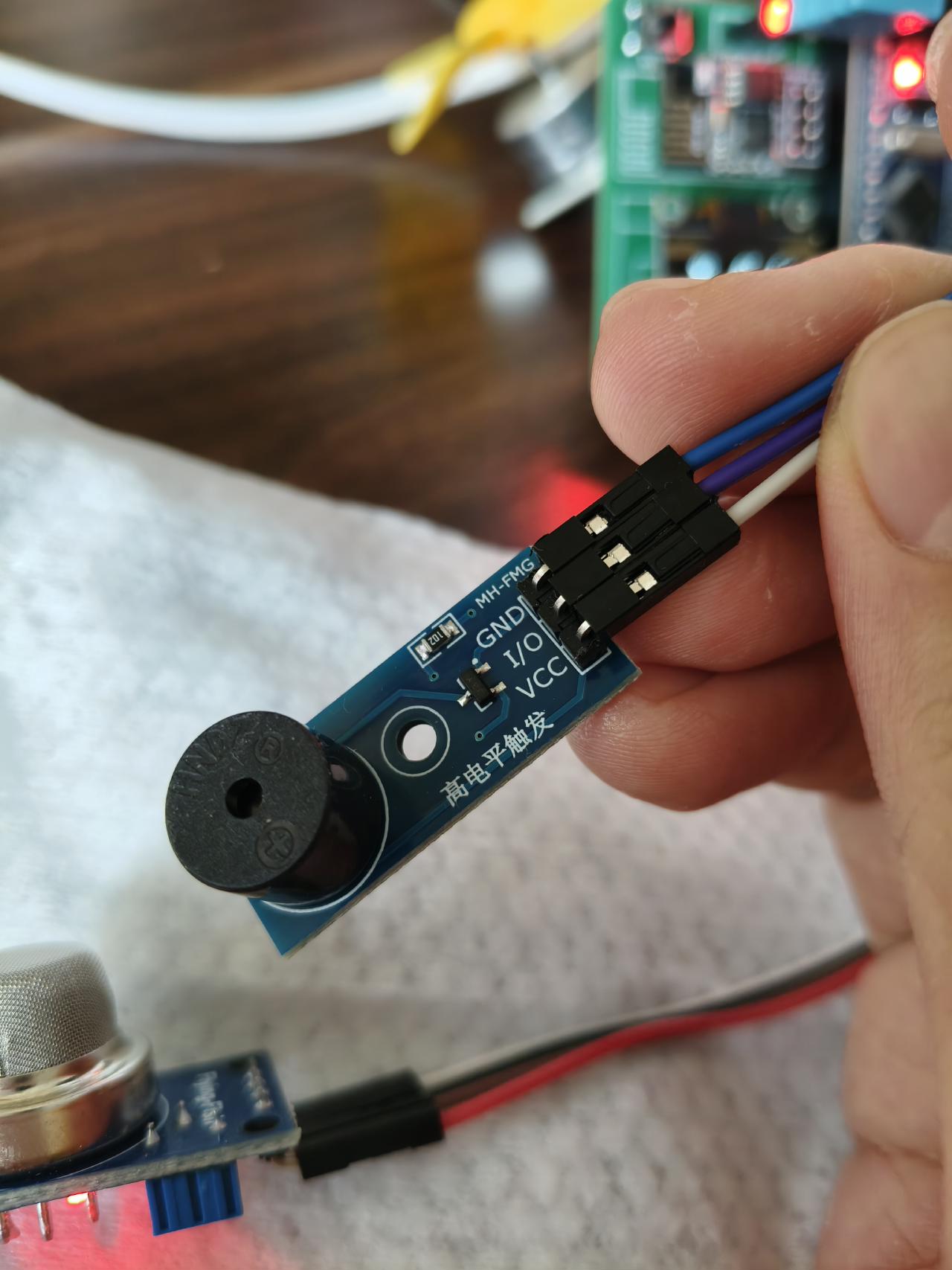

声光报警器模块：主告警触发时蜂鸣器鸣响，LED 亮起，用于本地提示。

预热与校准

MQ135 上电后需要预热与自动校准：

1. 预热时间约 120 秒
2. 预热结束后采样建立基线
3. 在此期间前端显示“预热中”
4. gasCalibrated=true 后，前端恢复按空气等级显示

本地显示与网络

固件除了上传数据，还负责：

1. OLED 本地状态显示
2. 蜂鸣器、台灯和风扇控制
3. ESP8266 的网络连接与 MQTT 登录状态机

OLED 正常运行时的显示：温度 21°C、湿度、空气质量 122 OK，设备在线状态一目了然。

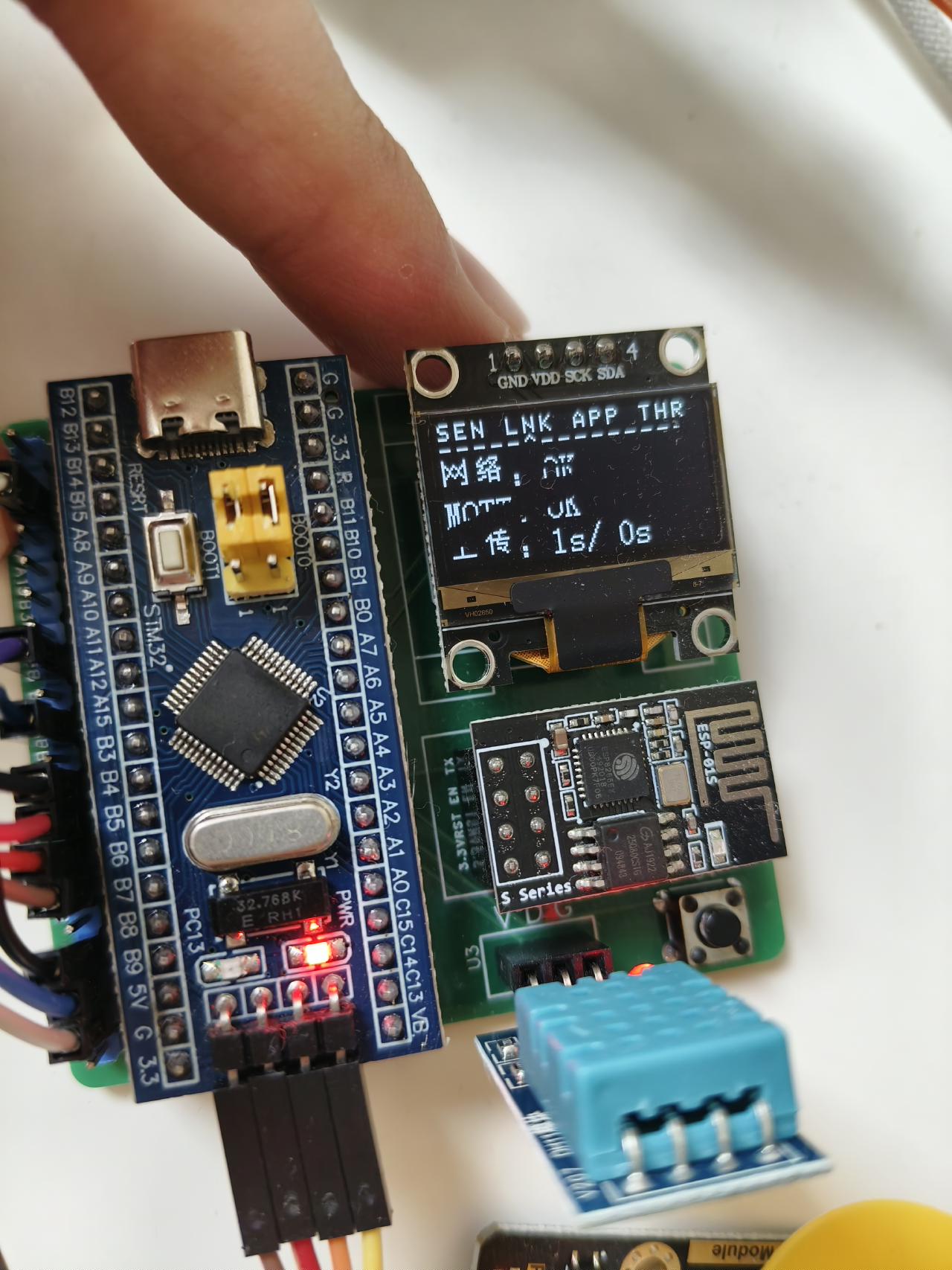

OLED 网络页面：显示 WiFi/MQTT 连接状态与数据上传频率（1s/0s），便于排查连接问题。

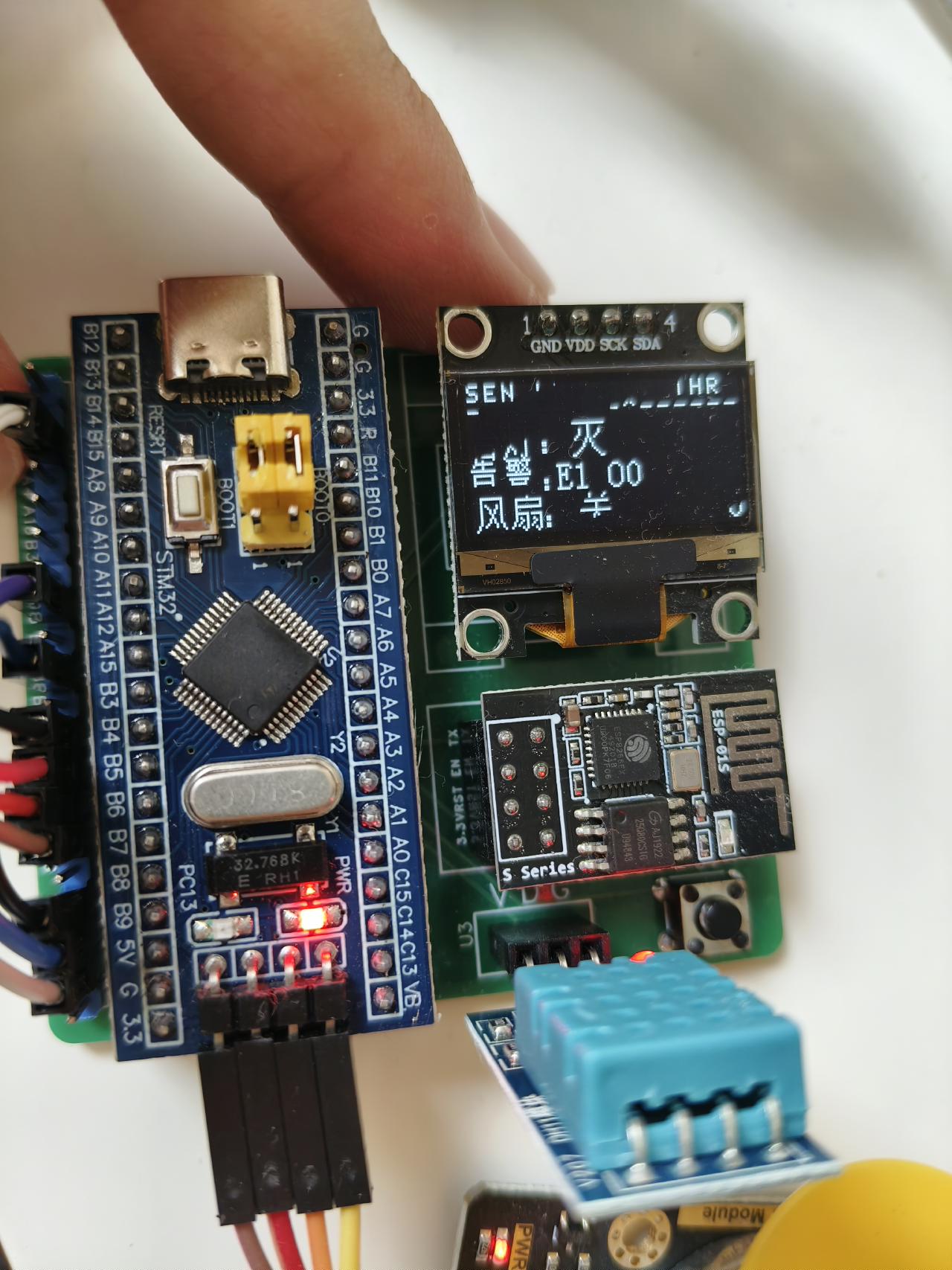

OLED 控制页面：显示台灯与风扇当前状态，确认远程命令已被执行。

如果你主要关心通信细节，请结合系统架构一起阅读。
